2017年 01月 23日
Home Dam 1310完成!
|

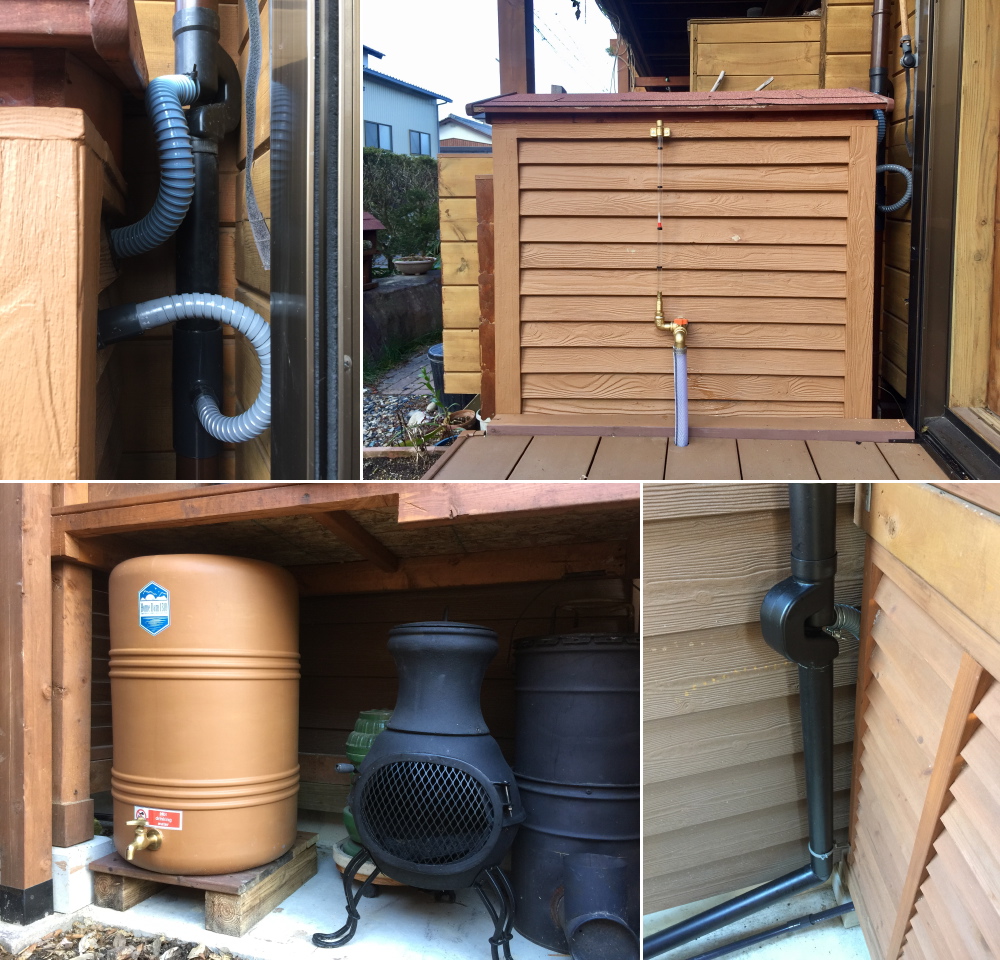

850L系統のデッキ側にある350Lタンクのオーバーフロー用配管を設置して、ようやくHome Dam 1310...雨水利用システムが一応の完成を見た。
これまでの経験上、雨どいのコレクタの高さとタンクの注水口の高低差を15cm以内にすると、オーバーフロー用配管を設けなくても注水口から水が溢れて周囲が水浸しになることはないんだけれど、たくさんの雨が降って流量が多くなった時、高低差が小さいことで流速が落ち、コレクタ〜注水口のパイプの流れが滞った際にコレクタのバイパスを通じてタンクに入らずに排水されてしまうパーセンテージが多いことがMOTTAINAI気がした。そこでコレクタの位置をやや上に変更し、その代わりにタンクにもう一つ穴を開けてオーバーフローした水を再び雨どいに戻して排水出来るよう改造してみた。
これで、100L、300L、850Lの3系統の雨水タンク全てがオーバーフロー配管を持つことになって、月に一度、コレクタ内にある濾過装置のスポンジをクリーニングする以外、全自動で雨水を集水出来るシステムの完成だ。(850L系統の500Lタンクはオーバーフロー配管がないけれど、このタンクは上流の350Lタンクと繋がっていて、満水になると浮き玉を使った呼び径20A止水弁が作動して350Lタンクからの給水を遮断するので不要)
去年12月12日に雨水タンク増設計画を始めて以来一ヶ月、ようやく完成した雨水利用システムそれぞれのタンクのレベルゲージが満タンを示しているのを眺めながら、満足感に浸る。
最初は“呼び径”ってなんだろ?から始めて、タンクが破裂したり(蓋がボムッ!って音を発てて飛んだ...笑)、何度コーキングを重ねても水漏れが止まらなかったり...シロウト、しかも不器用な文系男子ゆえの様々なトラブルもあったけれど、その度に自分なりに頭をひねって解決していくヨロコビ...これこそがD.I.Yの愉しみなのかもしれない。
確実に1ヶ月前より水道に詳しくなって賢くなった気がするしね(^-^)
photo:久々にパノラマを撮ってみた
雨水利用システムの完成を待っていたように雨。

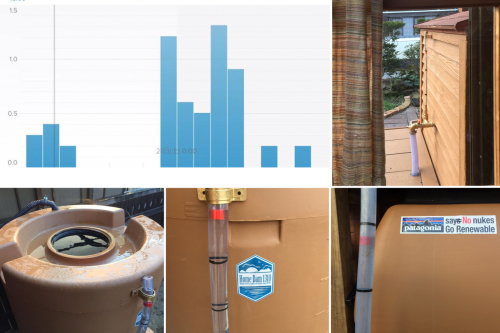

NETATMOのデータによれば、金曜の降り始めから、雨が上がった土曜の朝までに5.9mmの雨が降ったようだ。
850Lタンク、300Lタンク、100Lタンク全てが満タンでオーバーフロー...集水&排水ともに上手く機能したようだ。
24時間雨量は5.9mm。
300Lタンク__5.9mm x 46.1㎡ = 272.0L
100Lタンク__5.9mm x 51.7㎡ = 305.0L
850Lタンク__5.9mm x 42.7㎡ = 251.9L
タンク容量に限りがあるので、全てを貯めることは出来ないけれど、ほんの少しの雨で3つのタンクを合わせて828.9L、我が家の総屋根面積299㎡全部を集めると一夜にして1764.1L!

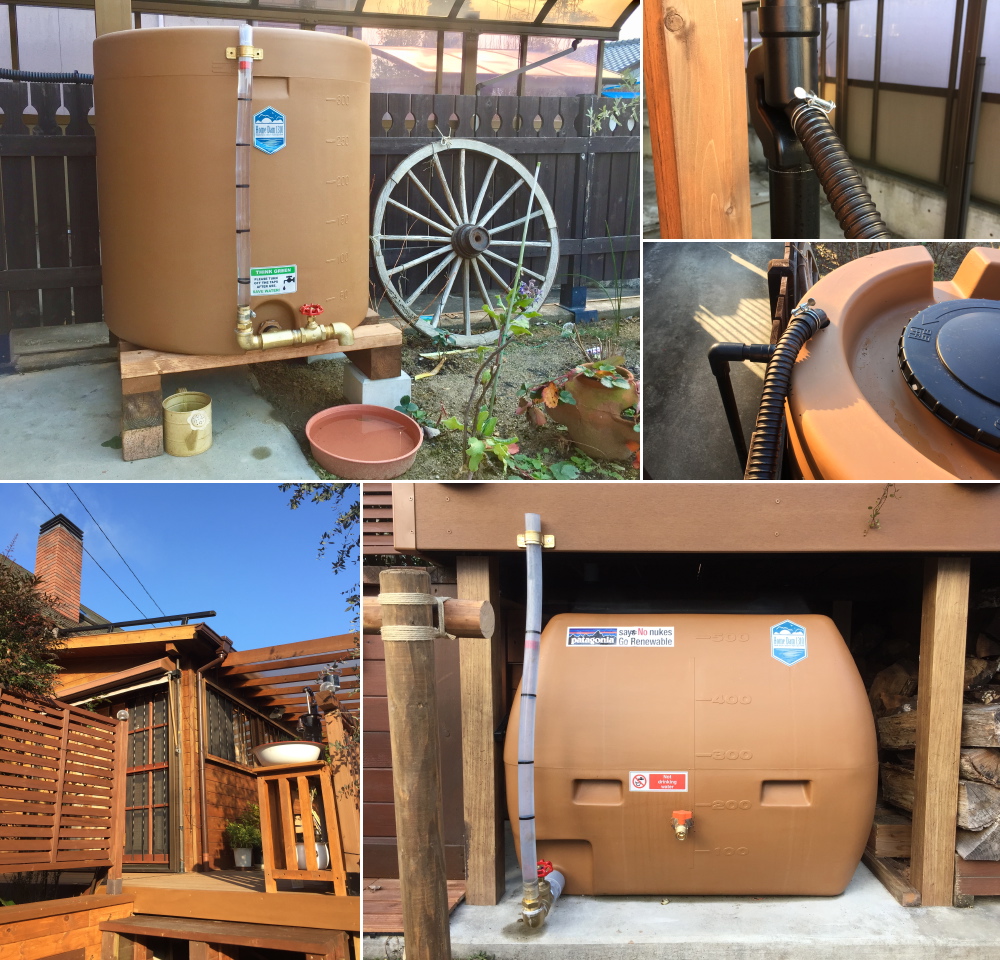

そんなに使い切れないので、全部集めることはしないけどね(苦笑) photo:全てのレベルゲージが満水を示している
ただ、都市部でこの雨水利用を進めたら、渇水対策だけではなく最近頻発するゲリラ豪雨の洪水対策や下水道インフラの負担軽減にも一定の効果があるんじゃないのかな?って思うんだけど。
ちなみに全国各地の市町村の多くでは、雨水利用への補助金制度があるようだ。我が町にもあるけど、排水ポンプ頼みで何とか洪水を免れている低地に位置する旧市街地のみ、しかも設備の購入&施工を市内の水道業者に依頼した場合のみ。
ホームローリータンク500(¥9,750)と集水コレクタ(¥2,875)をAmazonで買って、ホームセンターで配管パーツ諸々(¥3,000程度)を買い揃えて自分で配管すればコストは¥15,000ほどだし、不器用な僕でさえ簡単に出来ちゃう作業なのに、業者さんに専用タンクを注文して施工してもらうと15万円オーバーなので...そんな補助金を申請する人はゼロだろうな(苦笑)
850Lタンク、300Lタンク、100Lタンク全てが満タンでオーバーフロー...集水&排水ともに上手く機能したようだ。
24時間雨量は5.9mm。
300Lタンク__5.9mm x 46.1㎡ = 272.0L
100Lタンク__5.9mm x 51.7㎡ = 305.0L
850Lタンク__5.9mm x 42.7㎡ = 251.9L
タンク容量に限りがあるので、全てを貯めることは出来ないけれど、ほんの少しの雨で3つのタンクを合わせて828.9L、我が家の総屋根面積299㎡全部を集めると一夜にして1764.1L!
そんなに使い切れないので、全部集めることはしないけどね(苦笑)
ただ、都市部でこの雨水利用を進めたら、渇水対策だけではなく最近頻発するゲリラ豪雨の洪水対策や下水道インフラの負担軽減にも一定の効果があるんじゃないのかな?って思うんだけど。
ちなみに全国各地の市町村の多くでは、雨水利用への補助金制度があるようだ。我が町にもあるけど、排水ポンプ頼みで何とか洪水を免れている低地に位置する旧市街地のみ、しかも設備の購入&施工を市内の水道業者に依頼した場合のみ。
ホームローリータンク500(¥9,750)と集水コレクタ(¥2,875)をAmazonで買って、ホームセンターで配管パーツ諸々(¥3,000程度)を買い揃えて自分で配管すればコストは¥15,000ほどだし、不器用な僕でさえ簡単に出来ちゃう作業なのに、業者さんに専用タンクを注文して施工してもらうと15万円オーバーなので...そんな補助金を申請する人はゼロだろうな(苦笑)
